Ağızlığın Tanımı ve Çeşitleri

Dokuma makinelerinde, atkının atılmasından önce çözgü ipliklerinin iki tabakaya ayrılarak oluşturduğu, üçgen kesitli tünele ağızlık adı verilmektedir. Açılan her ağızlık içinden kaydedilen atkı ipliğinin üstünde veya altında bulunması gereken çözgü ipliklerinin belirlenmesi için çeşitli sistemler geliştirilmiştir. Bu sistemlerden her biri ağızlık açma sistemlerini oluşturmaktadır.

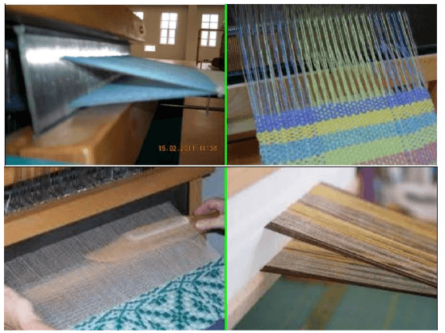

Resim 1.1: Ağızlık

Ağızlık açma sistemleri, kumaşın dokunma kalitesini ve makinenin kullanışlılık derecesini belirler. Bu bakımdan dokuma örgüsünün sade veya karmaşık olması, örgü raporunun genişliği ve yüksekliği birinci derecede ağızlık açma sistemine bağlı olmaktadır.

Dokuma makinelerinde çözgülerin ağızlık oluşturabilmesi için gücü tellerinden geçirilmesi gerekir. Gücü tellerinden geçirilen çözgüler, atkı ipliğinin her atılışından önce gruplar hâlinde aşağıya veya yukarıya hareket ettirilir. Çözgülere verilen bu hareket ile oluşan bu boşluktan, atkı ipliği atılarak kumaşın oluşması sağlanır. Ağızlığın oluşturulabilmesi için en az iki çerçeveye ihtiyaç vardır.

Ağızlık iki bölümde adlandırılır.

Ön ağızlık: Dokuma makinesinde taraktan dokunan kumaşa kadar olan bölüme verilen addır. Bu bölüm atkı taşıyıcının rahatça geçebileceği ölçülerde olmalıdır.

Resim 1.2: Ön ağızlık

Arka ağızlık: Dokuma makinesinde gücülerden tarağa kadar olan bölüme verilen addır.

Resim 1.3: Arka ağızlık

Ağızlık çözgü ipliklerinin hareket etme biçimine göre üçe ayrılır.

Tablo 1.1: Ağızlık şekilleri

Üst ağızlık: Armürlü tezgâhlarda, bir kısım çözgü iplikleri yatay duruş noktasından yukarı kaldırılır, geri kalan çözgü iplikleri yatay duruş noktası hizasında bırakılır ise açılan bu ağızlık şekline üst ağızlık adı verilir.

Alt ağızlık: Çözgü ipliklerinin bir kısmının yatay duruş noktasından aşağıya indirilmesi, geri kalan çözgü ipliklerinin yatay duruş noktasında bırakılması ile oluşturulan ağızlık şekline alt ağızlık adı verilir.

Tam ağızlık: Çözgü ipliklerinin bir kısmının yatay duruş noktasının üstüne çıkarılması, geri kalan çözgü ipliklerinin yatay duruş noktasının altına indirilmesi ile oluşturulan ağızlık şekline tam ağızlık adı verilir.

Makinenin ağızlık elde etme şekline göre ağızlık açma tipleri üçe ayrılır.

Tablo 1.2: Ağızlık tipleri

Açık ağızlık: Dokuma makinelerinde sadece yer değiştirecek olan çerçevelerin hareket ettiği sistemdir. Yani birinci atkıda yukarıya veya aşağıya hareket eden çerçeveler ikinci atkıda da aynı hareketi yapacaklarsa yerlerinde kalır. Bu durumda tefe atkıyı sıkıştırdığı zaman ağızlık açık kalır. Bu tip ağızlık açan makinelerde atkı sıklığı az olan kumaşların dokunması tercih edilir.

Yarı açık ağızlık: Bu sistemde iki tip uygulama gerçekleştirilir. Bunlardan biri, aşağıda kalan çerçevelerin sabit kaldığı, üst ağızlıktaki çerçeveler de dâhil olmak üzere diğerlerinin hareket ettiği sistemlerdir. Üst ağızlık oluşturan ağızlık açma sistemlerinde daha çok görülen bir uygulamadır. Diğer bir yöntem ise üst ağızlık oluşturan çerçevelerin tamamen aşağıya yani sıfır noktasına kadar inmeden beklediği, diğer çerçevelerin normal hareket ettiği uygulamadır.

Kapalı ağızlık: Makinede, atkı atıldıktan sonra bütün çözgü ipliklerinin aynı hizaya geldiği uygulamadır. Yani tefe en geri noktadayken tamamlanan atkı atma sonrasında çerçeveler normal duruş noktasına (sıfır noktasına) dönerek ağızlık kapatılır. Alt ve üst çözgüler arasına sıkışan atkı ipliği, tefenin atkıyı kumaşa doğru itmesiyle sıkıştırılır. Kapalı ağızlıklı dokuma tezgâhlarında, atkı sıklığı fazla olan kumaşlar dokunur.

Ağızlık yüksekliği ve dokuma makinelerinde düzgün ağızlık oluşturma

Dokuma işlemi sırasında ağızlıkların düzgün açılması dokuma üretkenliği için son derece önemlidir. Düzgün açılmış bir ağızlık, atkı taşıyıcı elemanın çözgü ipliklerine takılarak meydana getirdiği kopuşlara fırsat vermeyecektir. Bunun yanı sıra çözgü ipliklerinin gereğinden fazla gerilmelerinin önüne geçilecektir.

Ağızlık oluşumu için yapılacak ideal çerçeve ayarı, birinci çerçeveye daha fazla hareket vermektir. Ağızlığın açılmasında bütün çerçeveleri eşit seviyede ayarlayacak olursak iyi bir ağızlık şekli elde edemeyiz. Çünkü yukarıya kalkmış ve aşağıya inmiş olan iplikler aşağıya ve yukarıya eşit seviyede hareket ettikleri için ağızlıkta aynı hizada bulunmayacaktır. Açılan ağızlıktaki ipliklerin aynı hizada bulunmaması atkı taşıyıcının geçmesini zorlaştıracak ve sürtünmeden dolayı çözgü kopmaları oluşacaktır. Şekil 1.1’de bu tip bir ağızlık görülmektedir.

Şekil 1.1: Ağızlık yüksekliği

Şekil 1.1’de görüldüğü gibi, birinci çerçeveden itibaren küçük numaralı çerçeveleri daha fazla kaldırarak mekiğin geçeceği düzgün bir ağızlık oluşturulur. Görüldüğü gibi alt ve üst ağızlığı oluşturan iplikler ön ağızlıkta tek bir iplik gibi durmaktadır. Bu durumda çözgü kopmaları önlenmektedir. Çünkü çözgü iplikleri bütünlük kazanmış, takımlara neden olacak düzgünsüzlükler oluşmamıştır.

Resim 1.4: Bozuk açılmış ağızlık

Dokuma makinelerinde ağızlık açma sistemleri

Dokuma makinelerinde atkı taşıyıcının ya da atkının çözgü iplikleri ile örgü raporuna göre bağlantı sağlayabilmesi için üç şekilde ağızlık açma sistemi kullanılmaktadır. Bu mekanizmaların seçimi ve kullanılmasında dokuma makinesinin tasarımı ve üretilecek kumaşın cinsi birinci derecede önem taşımaktadır. ·

  • Eksantrik ile ağızlık açma sistemleri
  • Armür tertibatı ile ağızlık açma sistemleri
  • Jakar tertibatı ile ağızlık açma sistemleri

Tablo 1.3: Ağızlık açma sistemleri

Yukarıda adı geçmeyen ağızlık açma sistemlerinden kontramaj ile ağızlık açma, el dokuma makinelerinde kullanılır. Günümüzde Anadolu’nun birçok yöresinde yatak-yorgan yüzü, havlu ve tül dokumacılığında kullanılır. Basit ve az masraflı bir dokuma şeklidir.

Ağızlık açma sistemlerinin hangisinin kullanılacağı örgü raporundan çıkarılan tahar raporuna bağlıdır. Zaten tahar bize o örgünün dokunabileceği en az çerçeve sayısını ve çerçevelerden çözgü ipliklerinin geçiş sırasını belirlemektedir.

Dokuma makinelerinde ağızlık açma işlemi çerçevelerin kullanıldığı eksantrik ve armürlü ağızlık açma makineleri ve jakarlı yani her çözgü ipliğinin ayrı kontrol edilebildiği jakarlı ağızlık açma makineleri ile gerçekleştirilmektedir.

Şekil 1.1: Ağızlık yüksekliği

Eksantrikli ve armürlü ağızlık açma sistemi ile çalışan makinelerde üretilecek kumaş için çerçevelere verilecek hareket yönü önemlidir. Özellikle çerçevelerin eski yerini alması bakımından çerçevelere verilen hareket iki şekildedir.

Pozitif çerçeve hareketi ağızlık açma

Ağızlık oluşumu, çerçevelere güç uygulanarak hareket verilmesiyle meydana gelir. Dokuma makinelerinde kullanılan enerjinin büyük kısmı ağızlık oluşturmak için çerçevelere hareket verilmesine yönelik olarak kullanılmaktadır. Pozitif çerçeve hareketi ile ağızlık oluşturan sistemlerde, çerçevelere sadece oluşturulması için değil, kapatılması için de ağızlık oluşturma tertibatından hareket verilir. Bu sistemlerde, enerji harcaması artmakla birlikte, hareketin devamlılığı ve seriliği, makinenin devriyle uyum içinde olur.

Şekil 1.2. Pozitif çerçeve hareketi

Şekil 1.2’de pozitif ağızlık açma sistemi ile oluşturulmuş ağızlıkta çerçevelerin konumu; ağızlık açma tertibatı tarafından a çerçevesi yukarıya, b çerçevesi aşağıya çekilmiştir. Ağızlık bir kısım çözgü ipliklerinin yukarıya kalkması ve diğerlerinin de aşağıya inmesi ile oluşur. Bütün çözgü iplikleri hareketli olduğu için sürtünme nedeniyle kopuşlar olabilir.

Negatif çerçeve hareketi ağızlık açma

Bu tip sistemlerde, çerçevelere hareket genellikle tek yönde uygulanır. Negatif çerçeve hareketi veren sistemlerde tercih edilen uygulama, ağızlık açma tertibatının çerçevelere yukarı hareket vermesidir. Üst ağızlık açan çerçevelerin geriye gelmeleri, çerçevelere bağlanan yaylar veya ağırlıklar aracılığıyla olur. Ağızlık açma sistemi, çerçevelerin geri hareketi için enerji harcamaz. Yüksek hızlarda kullanıma uygun olduğu için modern dokuma tezgâhlarında tercih edilen bir sistemdir. Şekil 1.3’te geri çekme yaylarının yatay yerleştirilmiş olduğu sistem görülmektedir.

Şekil 1.3: Negatif ağızlık açma

Şekil 1.4’te ise hareket kolları ile negatif çerçeve hareketi, şematik olarak gösterilmiştir. Her iki tertibatta da geri çekme işlevi, ağızlık açılması ile gerilen mekanizmalar tarafından gerçekleştirilmektedir.

Şekil 1.4. Negatif çerçeve hareketi

Şekil 1.5’te negatif ağızlık açma sistemiyle oluşturulmuş gücülerin konumu, (a) çerçevesi yukarı kalkmış, (b) çerçevesi sabit kalmıştır. Jakarlı ağızlık açma tertibatları negatif ağızlığı açar. Gücülerin altında asılı olan ağırlıklar, gücülerin serbest kaldıklarında ilk konumlarına gelmelerini sağlar. Negatif ağızlık açma sistemi özellikle yüksek hızla çalışan dokuma makineleri için çok uygundur. Modern dokuma makinelerinde hafif ve orta ağırlıktaki düz kumaşların dokunmasında negatif ağızlık hareketi eksantrikle veya armürle sallanarak kullanılır. Çözgü ipliklerindeki sürtünme minimumdur. Bu nedenle yüksek hızlara çıkmasına olanak tanır.

Şekil 1.5: Negatif çerçeve hareketi
