Dokuma Kumaşta Yırtılma Mukavemeti
Yırtılma mukavemeti kumaş üzerinde başlamış bir yırtılmanın devamı için gerekli olan kuvvettir ve kumaş yırtılma sırasında iplikler tek tek ya da gruplar oluşturacak biçimde kopmaktadır. Yırtılma kuvveti kumaşın yapısıyla ilgilidir. Eğer iplikler kumaş içerisinde kolayca yer değiştiriyorsa yırtılma kuvveti birbirini izleyen iplikleri koparmayacaktır.
Sıkı ve birbiri üstünde kalmayan bezayağı gibi kumaşlarda yırtılma direnci düşüktür. Dimi, saten ve saten benzeri kumaşlarda gevşek bir yapı olduğundan yırtılma anında iplikler birbiri üstünden kayarak esner ve daha geç yırtılır. Eğer kumaşa sentetik reçine ya da nişasta gibi terbiye işlemleri uygulanmışsa bu çoğunlukla iplikler arasındaki sürtünmeyi artırır ve hareket serbestliğini azaltır. Böylece yırtılma mukavemetinde azalmaya sebep olur.
Yırtılma Mukavemeti Testinin Amacı
Kolay yırtılmanın gerekli olduğu sargı bezi gibi bazı özel amaçlı kumaşlar dışında tüm kumaşlarda yırtılma mukavemetinin yüksek olması istenir.
Yırtılma mukavemeti; bir kumaş yada ipliği, bir dönme momenti veya belirli bir eksen döndürerek, çekme etkisi ile kopartmak için gerekli kuvveti ifade etmektedir. Bir başka deyişle, bir kumaşta belirlenmiş koşullar altında bir yırtığı başlatmak, sürdürmek ya da yaymak için gereken karşı koyma kuvvetidir.
Yırtılma mukavemeti, dokunmuş kumaşlara uygulanan bir test standardıdır. Mamul kumaş, kullanım sırasında çeşitli yırtılma etkileri ile karşı karşıyadır. Yırtılan kumaşın ise değeri düşer, yamanarak ikinci sınıf işlerde kullanılır veya ıskartaya ayrılır.
Yırtılma mukavemeti kumaşın yapısıyla ilgilidir. Bir araya kümelenmiş iplikler gerilimi bölüşerek daha yüksek bir dayanım gösterirler. Eğer iplikler kumaş içerisinde kolayca yer değiştiriyorsa yırtılma kuvveti birbirini izleyen ipleri koparmayacak, bunun yerine yer değiştirerek bir araya gelmiş elyaf demetlerini koparacaktır.
Kumaşları kaplayan ve ipliklerin hareketini kısıtlayan terbiye işlemleri, yırtılma dayanımını düşürebilmektedir.
Bir kumaş yüksek kopma mukavemetine sahipken, düşük yırtılma mukavemetine sahip olması da mümkündür.
Testin Yapılışı

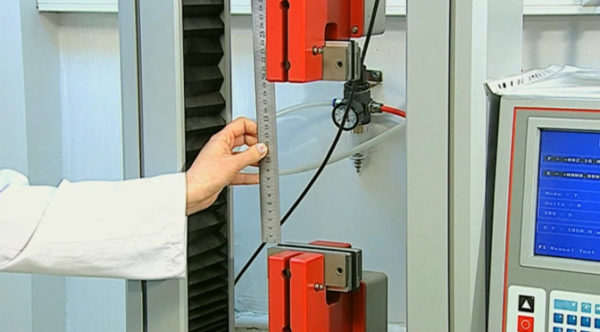

Yırtılma mukavemeti testi, sabit hızlı hareket eden kumaş mukavemeti ölçen dinamometrelerle yapılabildiği gibi ELMENDORF (düşen sarkaç) aleti ile de yapıla- bilmektedir.
Numunenin hazırlanış sistemine göre (numunenin şekli v.b.) kullanılan standartlar değişim göstermektedir. Ancak, günümüzde yırtılma mukavemeti testlerinde çift dilli metodu içeren TS 395/Mart 1974’in yerine daha ziyade tek dilli metodu içeren TS 1998/1975 standardı kullanılmaktadır.
Avrupa’ya çalışan bazı firmalar ise Elmendorf test metodunu ( İSO 9290 : 1990 ) tercih etmektedirler.
TS 1998’e göre numune 75 mm 200 mm, boyutlarında dikdörtgen olarak kesildikten sonra kısa kenarlardan birinin ortasından 80 mm’lik bir yarık kesilir.
TS 395’te ise 5/20 cm boyutundaki dikdörtgen numune, kısa kenardan 3 eşit kısma ayrılır ve uzun kenara doğru 12 cm’lik yarıklar oluşturulur.
Yırtılma mukavemeti testinde atkı yönünde kesilen numunede çözgü ipliklerinde kopuş meydana geldiğinden, atkı yönünde yırtılma mukavemeti değeri çözgüdeki mukavemet olarak değerlendirilir. Bu nedenle bir çok kumaşta atkı yönündeki yırtılma mukavemeti değerleri daha yüksek bulunmaktadır.
