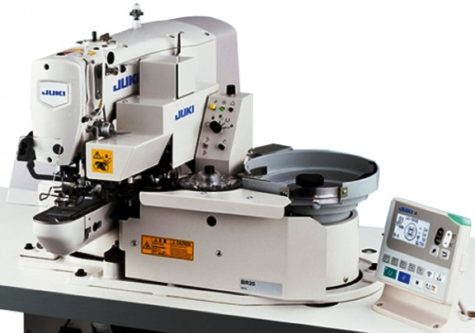

DÜĞME MAKİNESİ

dugme mak
Tarafından | 7 Aralık 2018

DÜĞME OTOMATINI DİKİME HAZIRLAMA

Geçmiş yüzyıllardan beri, düğme her zaman kıyafetlerin en önemli aksesuarlarından biridir. Tümüyle işlevsel olarak bakıldığında düğmeler, gerçekten sadece kıyafetler için bir bağlantı unsuru değil, aynı zamanda dekoratif ve tasarım özelliklerine de sahiptir. Düğmeler, kıyafetin iki tarafını veya parçasını bir araya getirir, broş ve kolye gibi dikkat çeken aksesuarlarla birlikte kıyafete kişilik kazandırır ve tarzını hissettirir.

Dugme mak cesitleri

Düğme Otomatının Donanımı ve Çalışma Prensibi

Düğme otomatları tek iğneli zincir dikiş makineleridir. Sadece düğme dikme amaçlı yapılmış olup her türlü düğmeyi (iki ve dört delikli düz düğmeler-ayaklı yani top düğmeler) aparatlar yardımıyla dikme özelliğine sahip olan kelebek lüperli zincir dikiş diken makinelerdir.

Düğme otomatları mekanik ve elektronik olmak üzere 2 çeşittir. Düğme otomatı üç ana bölümden oluşmaktadır. Bunlar:

  • Profil ayak,
  • Makine tablası motoru ve iplik sehpası,
  • Makine ana gövdesidir.
dugme ces

Resim 4.1: Top düğme dikme ayağı               Resim 4.2: Otomatta dört delikli düğme dikimi

Düğme Otomatına Ayak Takma İşlemleri

Düğme otomatı iki ve dört delikli düğmeleri dikmek için düğme çenesi aparatına sahiptir. Aynı çene üzerinde düğmenin büyüklüğüne göre çeneyi açmayı ve kapamayı sağlayan mandal vardır. Bu mandal ile istenilen ölçü ayarlanabilir ve mandal sıkıştırılır.

Delikli düğmelerin dışında ayaklı yani top düğmeleri dikmek için farklı bir aparat takılır. Bu işlem teknik personel tarafından yapılmalıdır.

Düğme Otomatına İğne Takılması

TQx1 ve TQx7 normlarında düğme otomat iğneleri mevcuttur.TQx7 daha uzun bir iğne modeli olup otomata takılma prensibi aynıdır. İğne miline iğne kanalı öne gelecek şekilde (çalışan kişiye bakacak biçimde) takılır. İğne mili üzerindeki yuvaya iğne dayanma noktasının sonuna kadar sürülerek takılır. İğne vidası sıkıştırılır.

dugme mak igne takma

Resim 4.5: Düğme otomatına iğne takma işlemi

Düğme Otomatına İplik Takma İşlemleri

İplik sehpası üzerine takılmış olan bobin makine üzerindeki 2 adet tansiyondan geçirildikten sonra ilgili iplik yollarından (kılavuzlardan) takılıp makine alın kapağı üzerindeki üst iplik yolundan geçirilir. Sonra aynı kapak üzerindeki alt sağ kancadan geçip üst iplik taşıyıcısına takılır. İğneye ulaşıldığında iplik iğneye önden arkaya doğru yani otomat gövdesine doğru takılır.

DÜĞME OTOMATININ KULLANIMI

Temel amacı düğme dikmek olan otomatın 2-4 delikli ve ayaklı düğmeleri dikebilme sistemine sahip olması, konfeksiyon alanında özel bir yer tutmaktadır.

Düğme Otomatında Dikiş Ayarları Yapma

İşlemleri Düğme otomatında dikilecek düğmenin özelliğine göre delik sayısı seçilebilmektedir. Makinenin arka kısmında iki ve dört delikli düğmeler için ayar mandalı mevcuttur. Dikilecek düğmenin delik sayısına göre tercih yapılmalıdır. Mandalın bulunduğu çizelgede 2-6 rakamları bulunmaktadır. Bu rakamlar delikli düğmelerdeki gözler arasındaki mesafeyi (kaç mm olduğunu) belirlemektedir. Bu mesafe ortalama 4 mm’dir. Aynı çizelgeden ön gövdede de vardır.

dugme delik sayisi sec

Resim 5.1: Düğme otomatında delik sayısı seçimi

Çenedeki mandal yardımıyla düğme değiştirilir. Düğme delikleri çalışan kişiye paralel olacak şekilde yerleştirilmelidir. Makine pedalına bir kez dokunulduğunda makine otomatik olarak batışları sağlayıp düğmeyi dikecektir. Düğme altında oluşan dikiş gevşek ise üstteki tansiyonlar yardımıyla ayar yapılmalıdır.

Düğme Otomatını Kullanma İşlemleri

  • Ana şalteri açınız.
  • Makine şalterini açınız ve kısa bir süre akım alması için bekleyiniz.
  • Düğmeyi düğme çenesine uygun biçimde yerleştiriniz.
  • Pedala basarak düğmenin dikilmesini sağlayınız.

NOT: Her düğme dikim işlemi sonrasında çene otomatik olarak yukarıya kalkacaktır.

Düğme Otomatında Basit Arızalar ve Giderme Yöntemleri

Düğme otomatında meydana gelebilecek basit bazı arızaların neler olduğu, bu arızaların olası nedenleri ve yine bu basit arızaların giderilme yöntemleri aşağıda örneklenmiştir.

  • Arıza: İplik kopuyor ise nedenleri;
    1. İplik tansiyon desteği ipliği doğru zamanda bırakmıyor olabilir.
    2. İplik tutucu ipliği yakalıyor olabilir.
    3. İğne düğme deliklerine isabet etmiyor olabilir.
    4. İğne düğme deliği için fazla kalın gelmiş olabilir.
  • Çözüm Yolları:
    1. İplik tansiyon ayarlarını kontrol ediniz.
    2. Düğme tutucu kıskacını ayarlayınız.
    3. İğne kalınlığının düğmeye uygunluğunu kontrol ediniz.
  • Arıza: Düğmeler sıkı dikilmiyor ise nedenleri;
    1. Tansiyon desteği yeterli seviyede olmayabilir.
    2. Baskı basıncı çok fazla ya da çok az olabilir.
  • Çözüm Yolları:
    1. İplik tansiyon desteğini kontrol ediniz.
    2. Baskı basıncını ayarlayınız.
  • Arıza: Hareket durdurmada iplik kesme hatası var ise nedenleri;
    1. İplik tutucu ipliğe bastırmıyor olabilir.
    2. Baskı basıncı çok fazla olabilir.
  • Çözüm Yolları:
    1. İplik tutucu bloğunu kontrol ediniz.
    2. Basınç ayar vidasını kullanarak baskı basıncını ayarlayınız.
