İMG (Punto) Tanımı
İtemat test cihazı, tekstüre ve düz ipliklerde İMG değerlerinin otomatik olarak ölçülmesini sağlayan cihazdır.
İMG (Punto) Kontrolü
Tekstüre edilerek gerekli hacmi ve yumuşaklığı kazanmış filamentlerin tam bir iplik formuna gelebilmesi için az bir büküm verilmelidir. Tekstüre iplik üretim tekniklerinde ise verilecek bu büküm yerine puntolama ile filamentlere gerekli kohezyon kazandırılır.
Lifler arası sürtünme, kesikli elyafı bir arada tutmak için gerekli kohezyon kuvvetini sağlamaktadır. Değişik uzunluktaki elyafın rastgele dağılışı ile elyafın, iplik ve kumaş oluşumu sırasındaki gerilimi taşıması az bir büküm verilerek sağlanır. Filament ipliklerde ise paralel filament yapısından dolayı gerekli kohezyon kuvveti sağlanamaz. Kohezyon kuvvetini sağlamak için yapılabilecek diğer işlemler büküm verme ve haşıllamadır. Fakat bunların ek maliyetler getirmesi nedeni ile filament iplik üretim tekniği için de puntalama işlemi geliştirilmiştir. Puntalama işlemi, dağınık hâlde bulunan düz veya tekstüre edilmiş filamentleri soğuk hava jetinin içinden geçirmekle yapılır. Jet içindeki hava akımı filamentlere dik olarak etki eder. Puntalama işlemi ile filamentlerin yapısında fiziksel ya da kimyasal hiçbir değişiklik olmamakta; sadece yerleri değişmektedir.
İMG (Punto) Cihazı

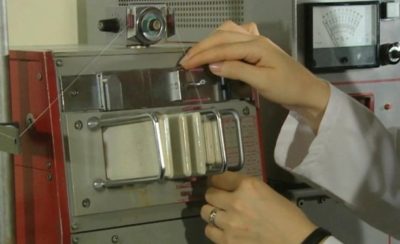

Bobinlerin asıldığı askılık (araba) ve itemat test cihazından (kılavuz, çekim silindirleri, yivli silindir, tansion, İMG ölçüm kılavuzu programın yapıldığı verilerin girildiği ve puntoların okunduğu bilgisayar ekranı ve yazıcı) oluşur.
- Teste başlamadan önce cihazın iplik hattı kontrol edilir.
- İMG (punto) testi yapılacak makinenin ilk bobini cihaza bağlanır. İplik ucu hava emişinden geçirilir. İşlem her bobin için ayrı ayrı yapılır.
- İMG cihazının bilgisayarına numune iplik bilgileri girilir (iplik numarası, makine nu., takım nu. vb). Enter tuşuna basılarak test başlatılır.
- İplik önce 1. kılavuzdan geçirilir.
- Sonra 2. kılavuzdan bir tur geçirilir. 1. ,çekim silindirden geçirilip silindirin alt kısmında bulunan yivli kılavuz ve 1. çekim silindirine beraber olmak üzere saat yönünde 12 kez sarılır. 1. tansiyonundan belli bir gerginlikte olması amacı ile geçirilir
- İplik, 2. çekim silindirinden 1 kez geçirilir ve alt kısmında bulunan yivli kılavuz ve 2. çekim silindirinden 12 kez saat yönünde sarılır. 2. tansiyondan sonra İMG ölçme başlığından ve kılavuzdan geçirilir.
- İplik, 3. çekim silindirinde ve alt kısmında bulunan yivli silindirden saat yönünde 12 kez sarılarak iplik ucu emiciye verilir.
- Cihazın bilgisayarına test ile ilgili bilgiler girilir. İpliğe uygulanan çekim miktarı seçilebilir. Seçilen çekime ait grafik yazıcıdan seçilir.
- Start tuşu ile iplikteki puntoların sayımı başlatılır.
- İMG cihazı 10 metredeki iplik üzerindeki punto miktarını sayar ve çekim silindirlerine 4cN yük uygular.
